互感器測試儀試驗之前如何設置參數

返回打印來源：儀天成電力時間：2018/08/20 閱讀：次

互感器測試儀試驗之前如何設置參數呢?互感器測試儀主要用來測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等參數，具有精度高、使用靈活等很多特點，但是由于可以測的數據比較多，因此在使用之前需要進行相應的參數設置，只有正確的設置了試驗參數，才能達到儀器應該有的測試效果，本文就以YTC8750E變頻式互感器綜合測試儀簡單介紹互感器測試儀試驗之前如何設置參數。

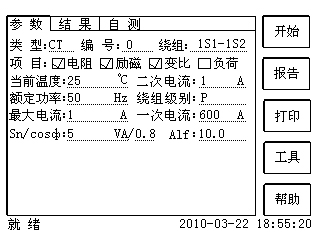

試驗參數設置界面分別如圖:

互感器測試儀參數設置步驟如下：

用旋轉鼠標切換光標到要設置的參數位置。

（1）線路號、相別、CT編號、繞組號：可輸入字母和數字，默認保存的報告文件名為“CT_線路號_相別_CT編號_繞組號.”。

（2）額定二次電流：電流互感器二次側的額定電流，一般為1A和5A。

（3）級別：被測繞組的級別，對于CT，有P、TPY、計量、PR、PX、TPS、TPX、TPZ等8個選項。

（4）當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。

（5）額定頻率：可選值為：50Hz或60Hz。

（6）最大測試電流：一般可設為額定二次電流值，對于TPY級CT，一般可設為2倍的額定二次電流值。對于P級CT，假設其為5P40，額定二次電流為1A，那么最大測試電流應設5%*40*1A=2A；假設其為10P15，額定二次電流為5A，那么最大測試電流應設10%*15*5A=7.5A。

對于不同級別的CT，擴展參數的設置也不同，見表：

參數	描述	P	TPY	計量	PR	PX	TPS	TPX	TPZ
額定一次電流	用于計算準確的實際電流比	√	√	√	√	√	√	√	√
額定負荷，功率因數	銘牌上的額定負荷，功率因數為0.8或1	√	√	√	√	√	√	√	√
額定負荷，功率因數	銘牌上的額定負荷，功率因數為0.8或1	√	√	√	√	√	√	√	√
額定準確限值系數	銘牌上的規定，默認：10。用于計算極限電動勢及其對應的復合誤差	√
額定對稱短路電流系數	銘牌上的規定，默認：10。用于計算極限電動勢及其對應的峰瞬誤差		√				√	√	√
額定暫態面積系數	銘牌上的規定，默認：20		√					√	√
一次時間常數	默認：100ms		√					√	√
二次時間常數	默認：3000ms		√						√
工作循環	C-t1-O或C-t1-O-tfr-C-t2-O，默認：C-t1-O循環		√					√
t1	第一次電流通過時間，默認：100ms		√					√
tal1	一次通流保持準確限值的時間，默認：40ms
tfr	第一次打開和重合閘的延時，默認：500ms。選擇C-t1-O-tfr-C-t2-O循環才顯示		√					√
t2	第二次電流通過時間，默認：100ms。選擇C-t1-O-tfr-C-t2-O循環才顯示		√		√			√
tal2	二次通流保持準確限值的時間，默認：40ms 選擇C-t1-O-tfr-C-t2-O循環才顯示		√					√
額定儀表保安系數	銘牌上的規定，默認值：10。用于計算極限電動勢及其對應的復合誤差			√
擴大電流標定 ext	范圍：100％～400％，默認：120％			√
額定計算系數						√
額定拐點電勢Ek						√
Ek對應的Ie						√
面積系數							√
額定Ual	額定等效二次極限電壓						√
Ual對應的Ial							√

不同廠家生產的互感器測試儀參數設置的方法都大同小異，電力工作者在實際的試驗之前，需要熟的產品使用說明書，嚴格按照說明書的要求規范來進行接線、參數設置、試驗，這樣就能達到儀器應該有的測試精度。
